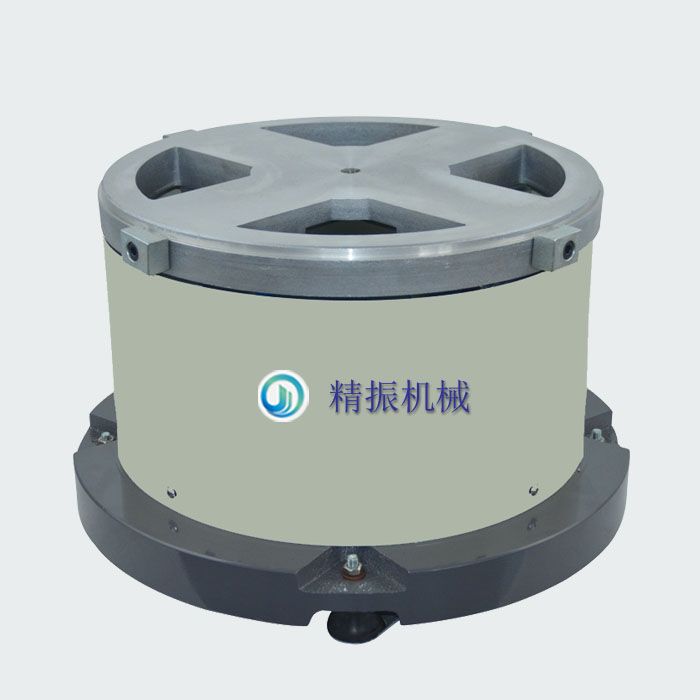

图一：底座

    板弹簧尺寸计算

    板弹簧厚度 h=(4π2fo2l2my/3eb)1/3

    板弹簧长度 l≥3.3y{π2f2e2my/〔[ζ-1]3b〕}1/3

    板弹簧宽度 b≈（6～10）h        ( fo—自振频率，(1.05-1.1)f )

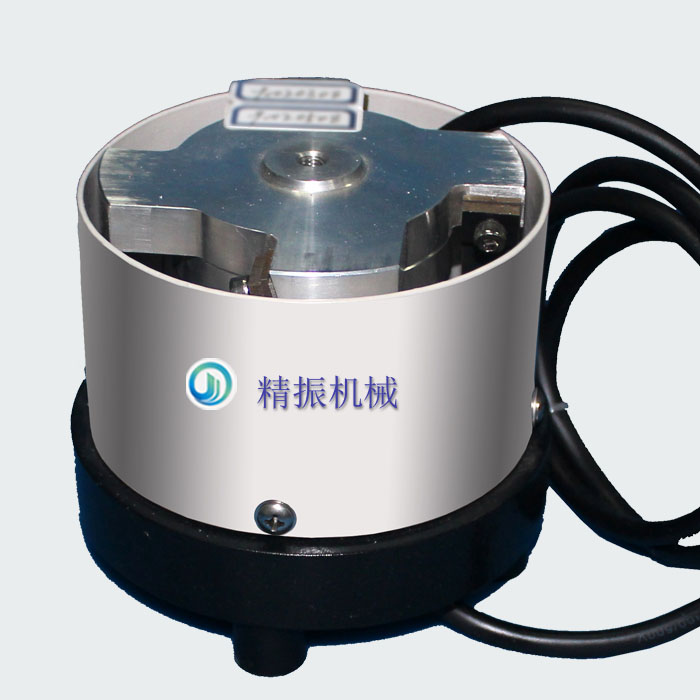

图二：底座

   （1）在输送较大较重工件时，弹簧刚度应选的低些 →保证料斗在共振状态下工作，可增大振幅、减少功耗；

    圆柱弹簧尺寸计算

    弹簧杆的直径 d=2(4πfo2l3my/9e)¼

    弹簧杆的长度 l≥4.48(πf2e3y4my/[ζ-1]4)1/5
   （2）在输送小型或较轻工件时，弹簧刚度应选的大些 →允许料斗在强迫振动状态下工作，以保证送料平稳。
